O adaptador Godiag foi projetado para leitura / gravação ( DQ250, DQ200, VL381, VL300, DQ500, DL501 etc. ) com módulo PCMtuner 58 / Kess V2 / KTM Bench, etc.
Aqui compartilharemos sua lista de suporte, etapas de conexão e pinagens do PCMtuner e Kess
Parte 1. PCM
1.Lista de suporte
Módulo 58
VAG DSG/CVT
DQ200MQB/G2 (0CW)
DQ250MQB (0D9)
Leitura, escrita, correção de soma de verificação
VL381/DL382 (0AW/0CK)
DL501/G2 (0B5)
DQ200 (0h)
DQ250E/F (02E)
VL300/V30 (01J/0AN)
Escrita, correção de soma de verificação
Inicialização DQ200/MQB/G2 (EEPROM)
Inicialização DQ250E/F/MQB (EEPROM)
Inicialização DL501/G2 (EEPROM)
Inicialização VL381 (EEPROM)
Inicialização DL382 (EEPROM)
Bota Honda UDCT (Continental TC1782/EEPROM)
Leitura / escrita
Bota DQ200/MQB/G2 (MICRO)
Bota DQ250E/F/MQB (MICRO)
Bota VL381 (MICRO)
Bota DL501/G2 (MICRO)
DQ500 (0BH/0BT)
VL300/V30 BSL (FLASH)
VL300/V30 BSL (EEPROM)
DQ250C (02E)
Bota DL382 (MICRO)
Bota Honda UDCT (Continental TC1782/MICRO)
Leitura, escrita, correção de soma de verificação
2. Etapas de conexão
1) Via Boot
1.Conecte Godiag à caixa de velocidades ECU como VAG, DQ250, DQ200, VL381, VL300, DQ500,
DL501, para Renault DC0/DC4 Gen2 e Honda LUK UDCT.
2.Conecte GT105 e conecte a fonte de alimentação 12V 2A DC. (As teclas de função IMMO do GT105 devem ser acima.)
3. A chave de ignição analógica GODIAG está no modo “Auto” se não for pressionada e em
Modo “Manual” se pressionado (nota: selecione o modo correspondente no software para
ler dados)
4.Conecte PCMFlash, PCMTuner J2534passthru.
5.Execute operações de leitura e gravação de dados.
2)No veículo
1.Conecte Godiag GT107 à caixa de velocidades ECU, VAG, DQ250, DQ200, VL381, VL300, DQ500, DL501 para Renault DC0/DC4 Gen2 e Honda LUK UDCT.
2.Conecte o Godiag ECU IMMO Prog AD e conecte a bateria do veículo de 12V. (O Godiag ECU
o botão IMMO do IMMO Prog AD deve estar ativado.)
3. A chave de ignição analógica Godiag GT107 está no modo “Auto” se não for pressionada e está em “Manual” modo se for pressionado (Nota: selecione o modo correspondente no software para dados leitura).
4.Conecte PCMFlash, PCMTuner J2534passthru.
5.Execute operações de leitura e gravação de dados. 3. Pinagens
Parte 2. KessV2
1. Etapas de conexão
1)Via Boot
1.Conecte Godiag GT107 à caixa de velocidades ECU DQ250, DQ200, DQ500
2.Conecte o Godiag ECU IMMO Prog AD com a bateria do veículo ou fonte de alimentação 12v 3A (o botão IMMO do Godiag ECU IMMO Prog AD deve estar ativo).
3.Conecte o dispositivo kessv2 e pressione o botão GT107 e ele estará na ignição “Manual”
modo
4. Pressione o interruptor do resistor de 120 ohms
5.Conecte o computador e abra o software para ler e gravar dados
2) Na inicialização
Use uma conexão direta ao conector da UNIDADE de controle, a alimentação de comutação
a alimentação é realizada manualmente (recomendado) ou utilizando o esquema de alimentação automática controle, adaptador de caixa de engrenagens GODIAG GT107 DSG (mesmo PowerBox ou convertido de KESS). Para controle manual, a entrada no modo boot pode não acontecer na primeira tentativa.
*Leia DQ500: somente quando conectado diretamente!
Nota: a alimentação deve ser ligada manualmente, enquanto apenas a ignição deve ser ligada
ou desligado (pino 15), o segundo contato deve estar conectado constantemente.

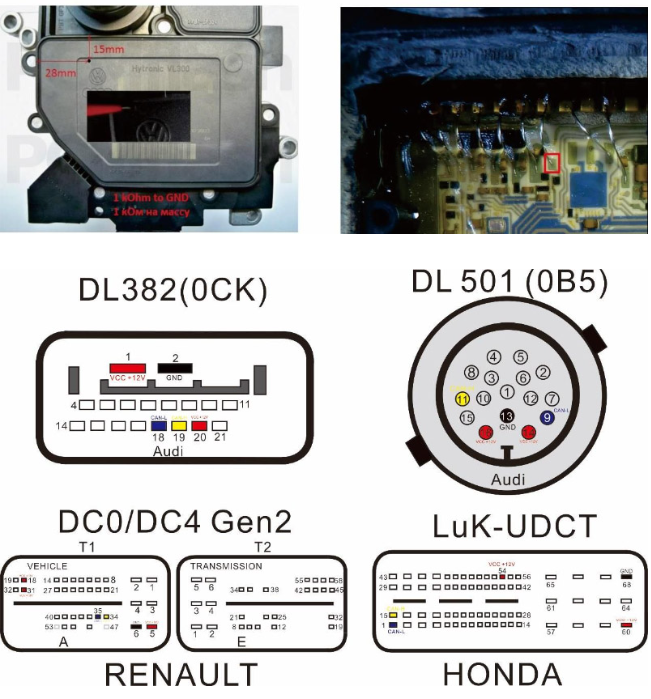

VL300 / V30 BSL
Requer a perfuração de um único furo na tampa de diâmetro mínimo para inserir uma sonda nela. A sonda está conectada à linha GND GODIAG GT107 DSG Gearbox Data Adapter BOOT 1k ohm (incluída no host GT107). É obrigatório conectar-se à linha e é altamente recomendável usar alimentação automática para “sentir” rapidamente o pino na placa
